EZ01 系列

EZ01 系列

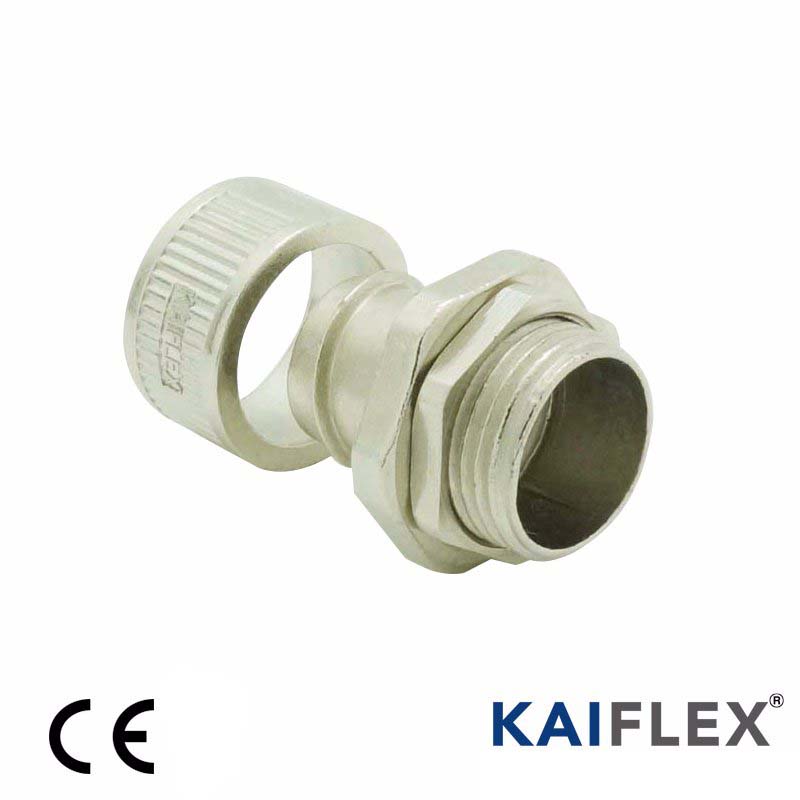

金属软管盒接头, 简易型, 不可旋转
金属软管盒接头 - EZ01 系列, 为三件式部件设计的直接头, 各项机械及物理特性均符合 IEC 60423 标准。在配电线路的转接或终结点, 连接金属保护管与接线盒或电气箱, 使线路延续并保护传输安全。 接头本体材质为锌合金, 符合 RoHS 环保规定, 一端锁入金属软管, 加上外衬套与金属软管连接; 另一端外牙的螺牙系统则有 PG 牙或 M 牙可供选择, 可以太阳型螺帽固定在薄壁型接线盒或攻牙的接口上。 本系列金属接头结构简洁, 组装方便快速, 同时仍保有高抗拉的特性, 也可外加接地片达到接地功能。 建议搭配 PEG13, PEG23, PES13 及 PES23 系列无披覆或含披覆的金属软管使用。

0.00
0.00


金属软管盒接头, 简易型, 不可旋转
金属软管盒接头 - EZ01 系列, 为三件式部件设计的直接头, 各项机械及物理特性均符合 IEC 60423 标准。在配电线路的转接或终结点, 连接金属保护管与接线盒或电气箱, 使线路延续并保护传输安全。 接头本体材质为锌合金, 符合 RoHS 环保规定, 一端锁入金属软管, 加上外衬套与金属软管连接; 另一端外牙的螺牙系统则有 PG 牙或 M 牙可供选择, 可以太阳型螺帽固定在薄壁型接线盒或攻牙的接口上。 本系列金属接头结构简洁, 组装方便快速, 同时仍保有高抗拉的特性, 也可外加接地片达到接地功能。 建议搭配 PEG13, PEG23, PES13 及 PES23 系列无披覆或含披覆的金属软管使用。



产品特性

材质:锌合金

温度范围 : -50℃~+200℃

IP 等级 : IP 40

表面处理 : 镀镍 (其他可洽询订制)

RoHS : 符合

认证 : CE, IEC 60423


产品规格:

PG 螺纹


公称尺寸公称尺寸PG 螺纹产品型号每箱数量 (Pcs)每箱重量 (kg)
125/16PG9PG9-EZ01-1290014.5
163/8PG11PG11-EZ01-1690019.0
201/2PG16PG16-EZ01-2060017.8
253/4PG21PG21-EZ01-2536016.0
321PG29PG29-EZ01-3218013.4
401-1/4PG36PG36-EZ01-4010011.5
501-1/2PG42PG42-EZ01-50508.0
632PG48PG48-EZ01-63408.7

M 螺纹

公称尺寸公称尺寸M 螺纹产品型号每箱数量 (Pcs)每箱重量 (kg)
125/16M16x1.5M16-EZ01-1290014.5
163/8M16x1.5M16-EZ01-1690019
201/2M20x1.5M20-EZ01-2060017.8
253/4M25x1.5M25-EZ01-2536016
321M32x1.5M32-EZ01-3218013.4
401-1/4M40x1.5M40-EZ01-4010011.5
501-1/2M50x1.5M50-EZ01-50508
632M63x1.5M63-EZ01-63408.7
752-1/2M75x1.5M75-EZ01-75--
903M90x2M90-EZ01-90--
1104M110x2M110-EZ01-110--
